同軸連接器，全稱為Triaxial Connector。三同軸，從字面上看，即為三個圓柱體共軸。三同軸線纜Triaxial Cables，是有兩層外導體的同軸線纜，由內芯（主，對應連接器為中心觸點）、內皮信號層（對應連接器為中間圓柱狀觸點）、外皮屏蔽層組成（見圖1）。內芯主要傳輸信號（例如視頻信號）或為機頭供電，內皮和內芯構成回路。外層是屏蔽層和地層，其連接線纜的外徑規格有Ф8mm、Ф6.1mm（例如RG58A/U）和Ф4.5mm（例如Microdot的293-3930），直徑較粗的線纜因其傳輸損耗小而可以傳輸距離較遠。和多芯線纜相比，三同軸線纜結構簡單，可靠性高；和兩芯同軸線纜相比，具有更高的屏蔽性能和小信號的傳輸能力（見圖2）。三同軸連接器其屏蔽性能比非屏蔽連接器高出40~50dB，三同軸線纜比單層銅編織電纜的屏蔽效率高9倍。

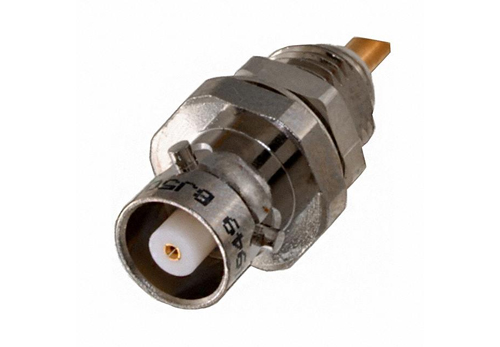

三同軸連接器，與普通兩芯連接器有所不同，可同時接駁信號、接地和屏蔽層，屏蔽效果好。在外形上三同軸連接器配有中心觸點和中間圓柱狀觸點。三同軸連接器的連接一般采用卡口連接(TRB系列)和螺紋連接(TRT系列)，此外還有超小型的TRS連接器、STRB連接器及STRT連接器等系列。其中卡口式連接常見為三同軸BNC接頭，在兩卡口（2耳）的基礎上，插座采用三銷釘（3耳）連接結構，相配的插頭采用三螺旋槽（三卡口）連接結構，這種結構連接方便、可靠、電氣性能穩定，可快速插拔，其連接比傳統BNC2耳連接器連接更牢靠，可承受劇烈的沖擊和振動。三同軸BNC連接器主要應用在敏感的電子測量系統中，與普通BNC連接器不能直接相配，但是可通過轉接器（或適配器）與普通BNC連接器相連。

在我國，三同軸射頻接頭于1994年就發布了SJ 51212/4-1994規范，規定TRB系列(接電纜)插孔接觸件2級射頻三同軸插頭連接器的詳細要求，適用于在無線電設備和電子儀器的射頻回路中、連接射頻三同軸電纜、具有卡口連接結構、射頻應用方面要求有更高屏蔽性能等場合使用的TRB系列2級射頻三同軸連接器。

三同軸連接器與電纜的連接方式有焊接式和壓接式兩種，與其連接的線纜一般為端接屏蔽對絞電纜和三同軸電纜。購線網另行行文介紹為“端接屏蔽對絞電纜和雙軸電纜插頭”。

三同軸電纜通常為RG58A/U、RG59/U、RG11/U，也用為百通(Belden)的9272和9222線纜、也用作為Microdot 的293-3930線纜，它們第二層屏蔽使得外徑增大，所以尺寸和柔韌性會是個問題。RG-11在長距離傳輸時有較低的損耗，而RG-59則外型較小，且柔韌性更好。三同軸電纜典型用于攝像機和相關設備的內部連接。在使用上，對三同軸線纜的質量要求主要為柔韌性和抗撓壽命，其典型產品為百通帶有Hypalona護套的9267和9232產品，產品從傳統的實心中心導體轉向多股導體的絞合中心導體，以增加線纜的柔韌性。三同軸線纜典型產品指標如下：

1、8232(Belden)、RG-59/U，視頻三同軸電纜，比RG-11/U尺寸小，柔性好：20AWG實心裸銅導體，發泡聚乙烯絕緣，2層裸銅編織網屏蔽、95% 屏蔽覆蓋率，屏蔽層之間為聚乙烯絕緣，聚乙烯護套、100%掃頻測試頻寬5-300MHz。

2、8233(Belden)、RG-11/U，視頻三同軸電纜：14AWG實心裸銅導體，發泡聚乙烯絕緣，2層裸銅編織網屏蔽、95% 屏蔽覆蓋率，屏蔽層之間為聚乙烯絕緣，聚乙烯護套、100%掃頻測試頻寬5-300MHz。

目前，數據總線用的射頻三同軸線纜及連接器已廣泛應用于水面艦艇、航空以及許多商業領域，例如遙測、雷達、衛星信號傳輸、數據網絡、機場、裝甲部隊以及機關的周邊警戒等場合，也大量應用于數字數據干線、視頻對、基帶電路及其它無噪音高級保護電路。由于它們能夠改進數據傳輸系統的傳輸能力和抗干擾能力，三同軸線纜及連接器廣泛用于像低熱電勢EMF等微弱信號和高屏蔽要求信號的傳輸和測量。
