今天給大家揭秘一個老工程師關于如何選擇合適的電子線束的方法。
用了這么多粗粗細細的電線，你知道電子線材的型號怎么表示嗎？如果你是采購，應該就知道了。
電線的型號單位是AWG。AWG就是American Wire Gauge的首字母（就是美國線規）。你可以經常在電子線材的塑料皮上看到這些字母。
10AWG 600V 105℃，表示該線束最大承載電壓600V，最大承受溫度105攝氏度，10AWG表示該線束的直徑是2.59mm。
AWG前面帶個數字，代表的是線的粗細。不過我們并不能以AWG前面的數字算出直徑，而是通過查表獲得。 有了這張表，我們就可以查出來對應的線的直徑。從上表可以看出，數字越大，線越細。
實際上，我們是先確定要使用通過多大電流的電子線材，再選擇合適的AWG。例如，假設我們要驅動一個電機，該電機的最大電流是3A，為保證在使用過程中電線不被燒斷，我們需要使用正?？梢酝ㄟ^(guò)6A的電線，那么通過查表，就可以得出，使用15AWG的線就可以，當然你也可以使用0~14AWG的線，不過，考慮到成本(電線按照米計算價格，線越粗越貴)，我們一般就選擇15AWG的線了。
關于美國線規AWG的故事

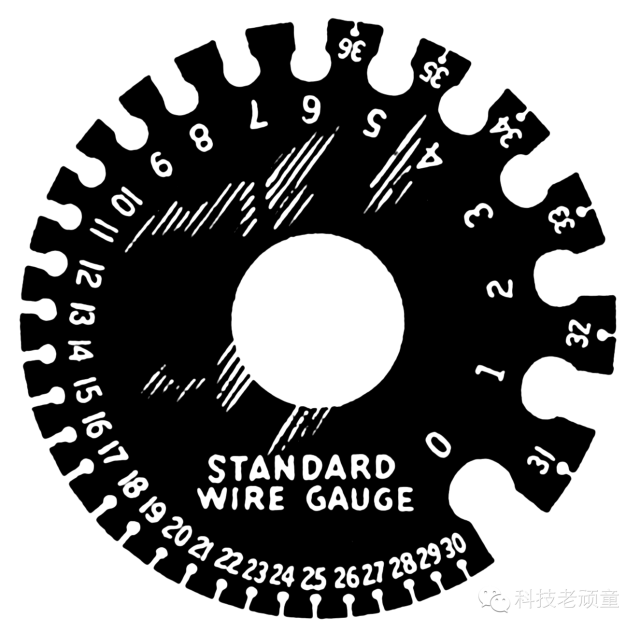

美國線規是在1857年發布的，在之前，由于美國的工業發展迅猛，但是關于線束沒有一個標準，在使用的時候顯得非常的混亂。為了統一標準，就發布了這個線規。這個線規有一個盤，如下圖所示：
